1、產(chǎn)品組成：
排氣管耐高溫漆是由環(huán)氧改性耐熱樹脂、助劑、耐高溫黑色顏料等組成的有機硅耐高溫面漆或底面合一漆。
2、特性與用途：
耐高溫漆可承受200-600℃高溫，保護受熱鋼材不被氧化生銹，且漆膜完好。有機硅樹脂涂料耐候性強，因含有的Si-O化學(xué)鍵，抗紫外線，漆膜不粉化。防腐性，耐高溫黑漆具有良好的防腐性，耐溶劑性，耐水性，對被涂設(shè)施防護性。涂層可調(diào)制各種顏色，具有很好的裝飾性，漆膜在高溫環(huán)境下不易變色。具有耐化學(xué)品性好、附著力強、機械性能好等特點。
3、該漆適用于能耐200℃～600℃高溫的各類設(shè)備零件，此漆用于各種高溫設(shè)備、各種高溫金屬機械表面及化工、五金工業(yè)、冶金工業(yè)等領(lǐng)域，如閥門、大型鍋爐、高溫排汽管、烤爐、散熱器、煙道等。
3、技術(shù)指標(biāo)∶
項 目 | 指 標(biāo) | 測試條件 | |
外觀 | 黑色、平整光滑 | 目測 | |
固含量（%） | 65±2 | 150℃,2 h | |
理論涂布率 | 5.00㎡/kg | 干膜≥30微米 | |
顏填料含量（%） | 30 | ||
干燥時間h | 表干 | 1 | （25℃） |
硬干 | 24 | ||
實干 | 40分鐘（160℃） | ||
耐鹽霧性h | 168 | 馬口鐵皮 | |
耐沖擊性/cm | 50 | 漆膜沖擊試驗機 | |
耐熱性，℃ | 300℃，1h漆膜完整，允許變色 | 工業(yè)烤箱 | |
4、使用方法：

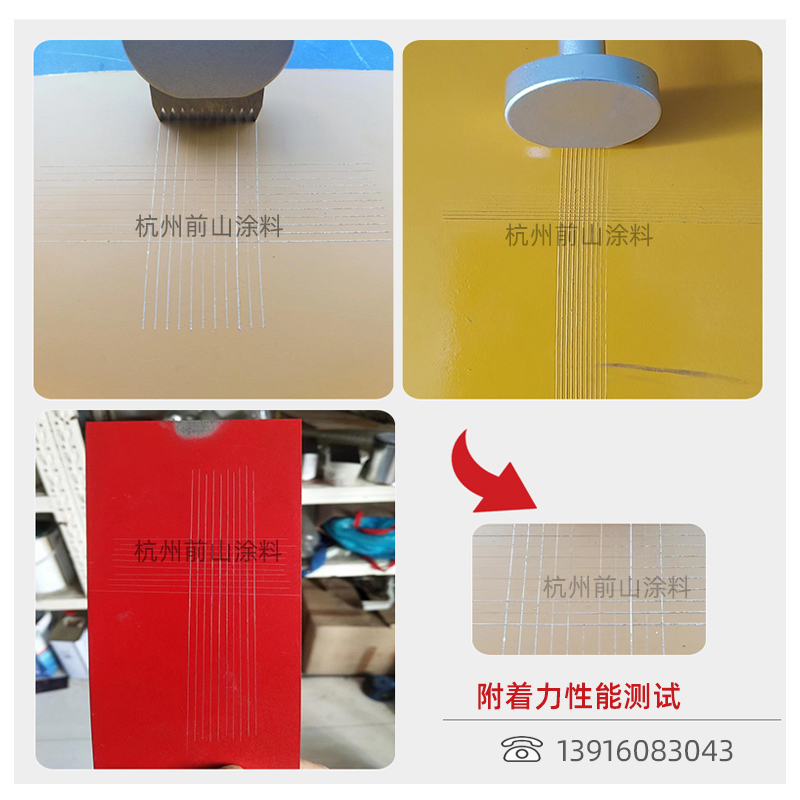

1、涂裝前除去工件表面的鐵銹、油脂、污物，采用噴砂處理，經(jīng)過前處理后的工件應(yīng)在24h內(nèi)涂裝，以免被涂物表面生銹，影響附著力和耐熱性。
2、涂料啟桶后應(yīng)充分攪拌均勻，倒入調(diào)漆桶中，桶底余漆使用高溫稀釋劑洗凈并倒入調(diào)漆桶中混合均勻。
3、為了得到較好的表面效果，施工前應(yīng)將調(diào)好粘度的漆用200目網(wǎng)過濾后使用。
4、施工以噴涂為宜，粘度一般在18～25秒（涂-2粘度計）。使用高溫稀釋劑調(diào)整粘度(漆：稀釋劑=2：1），原漆稀釋范圍在50%左右。涂層厚度一般為30～35μm。
5、該漆可常溫干燥，但烘干效果更好，又可節(jié)省時間。如烘干，工件噴涂后在常溫下放置0.5小時，再進入烘箱，在溫度為160～180℃下烘干30～40分鐘。
5、儲存事項
本品應(yīng)在包裝完好的條件下貯存在通風(fēng)、陰涼、遠離熱源和防火防爆設(shè)施完備的環(huán)境中，堆積高度為五層。產(chǎn)品保質(zhì)期為十二個月。
客服1
