組成成分
丙烯酸聚氨酯白底漆是由熱固丙烯酸樹脂,顏填料,溶劑和助劑組成,涂料經過牢度測試,對鋼鐵,不銹鋼,鋁合金基材粘附能力強,不脫落,保護性好。

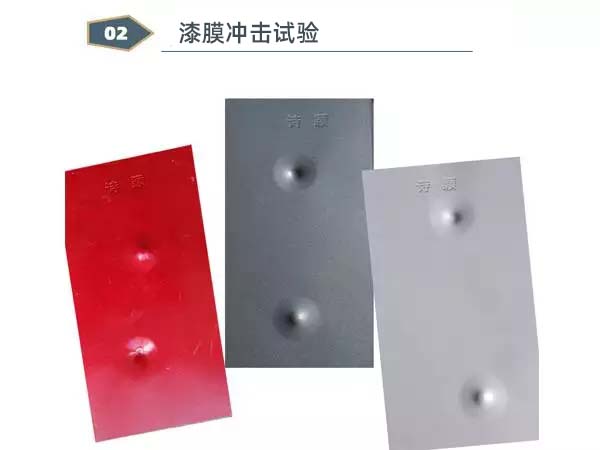

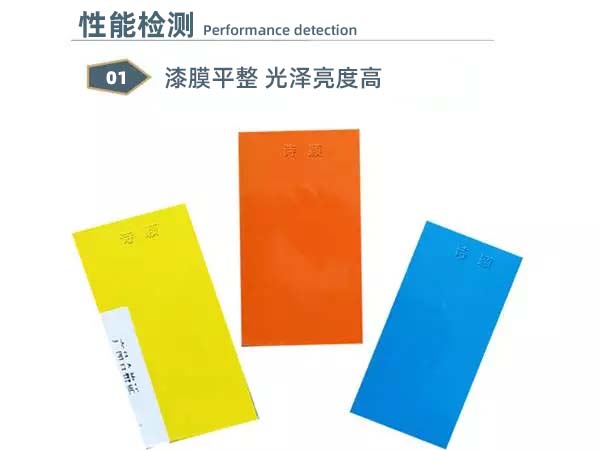

性能特點

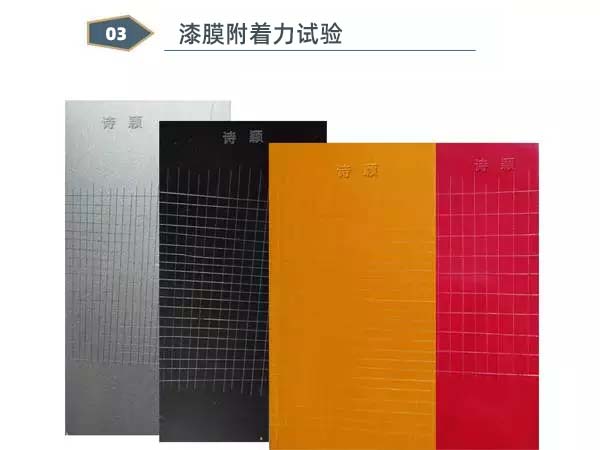

（1）對不銹鋼,鋁合金,鋁板,鍍鋅板等金屬表面附著力達到0級標準
（2）耐鹽霧性時間長,漆膜起泡,不脫落,具有很好的防腐蝕特性
（3）可配套桔紋漆,聚氨酯漆,氟碳漆,丙烯酸漆等多種面漆,配套體系完善
施工方法
混合比例 | 底漆：固化劑：稀釋劑、(5：1：2) |
施工粘度 | 25℃涂二杯；17-21秒 |
干燥條件 | 常溫表干1小時 常溫實干12小時 烘干（60℃±2℃）30分鐘 |
熟化時間： | （23±2℃）20分鐘 |
涂裝間隔： | 底漆12小時自然干燥后噴涂面漆 |
適用期 | 6小時 |
表面處理
基材表面須除銹、膩子刮平、清除油污、氧化皮、鐵銹等，可采取拋丸或噴砂處理，表面處理應達到規(guī)定的Sa2.5級，不便噴射除銹的部位，采用手工和動力工具除銹至規(guī)定的St3級，鋼材表面粗糙度為Rz30μm～50μm，并且除去表面的油污。
注意事項
（1）施工前進行漆料混合,加入固化劑和稀釋劑,充分攪拌均勻,靜置熟化20分鐘；底漆涂裝1-2道,達到規(guī)定的膜厚；底漆干燥后覆涂面漆,面漆可采用桔紋漆,聚氨酯漆,丙烯酸漆,氟碳漆等。
（2）底材溫度不低于5℃,相對濕度小于80％,在高溫季節(jié)施工時,容易發(fā)生起灰或流平不好等現象,可以增加稀釋劑降低粘度施工。
客服1
